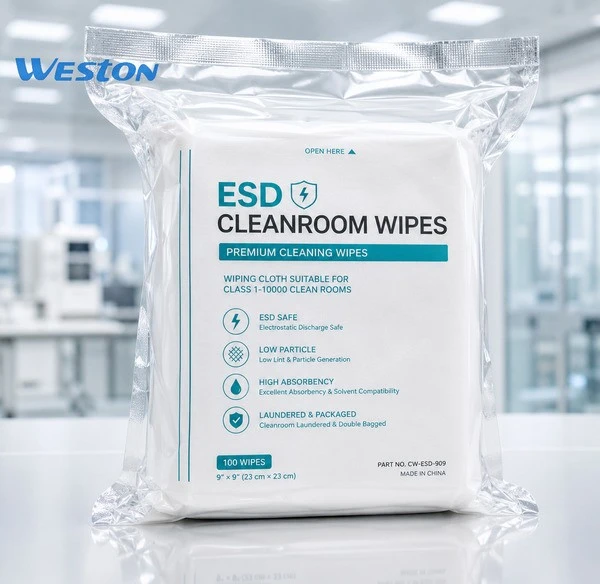

ESD Cleanroom Wipes - Laser-Sealed Edge, 9" × 9"
En ledende-fiber-renrumsserviet, der trækker partikler og dræner statisk ladning i samme passage, bygget til brug i ISO klasse 4 (klasse 10) renrum.
Hvorfor denne serviet er anderledes
Håndtag til de fleste renrumsservietterentenfjernelse af partiklerellerstatisk kontrol godt, og gå på kompromis med den anden. Denne serviet er vævet - ikke lamineret eller belagt - med ledende filament, der løber gennem en polyester (eller polyester-nylon) base, så den anti-statiske ydeevne ikke vaskes af, slides tyndt eller falmer efter gentagen håndtering.
Kerneproduktegenskaber
Ledende gittervæv, ikke en overfladebelægning
Vævet af polyester eller polyester-nylonfilament sammenflettet med ledende-højtydende garn. Fordi ledningsevnen er indbygget i selve vævningsstrukturen, holder den sig i løbet af kludens levetid i stedet for at blive nedbrudt efter nogle få brug som sprayet-på anti-statiske behandlinger.
01
Overflademodstand indstillet til ESD-følsom håndtering
Overflademodstand på 10⁵–10¹¹ Ω - tørrer mikrostøv ned, mens den aktivt trækker statisk ladning væk fra den komponent eller overflade, der renses, i stedet for blot at flytte rundt omkring støv.
02
Hurtig statisk dissipation
Statisk henfaldstid under 1,5 sekunder, med triboelektrisk (friktions-genereret) spænding holdt under 100V. Begge værdier kan indstilles til en kundes proceskrav.
03
Laser-forseglede kanter
Kanter er laser-skåret og forseglet i stedet for lyserøde eller pressede, hvilket stopper det flossede og løse-fiberaffald, som almindelige afskårne kanter producerer - vigtigt i ethvert miljø, hvor en omstrejfende tråd i sig selv er en forureningsrisiko.
04
Konfigurerbar ledende fiberafstand
Ledende garnafstand kan justeres (1 cm, 1,5 cm, 2 cm eller brugerdefineret) afhængigt af, hvor aggressivt det anti-statiske krav er for en given linje.
05
Produktspecifikationer
|
Attribut |
Værdi |
Spec Tolerance |
Testmetode |
|
Materiale |
100% polyester |
- |
- |
|
Størrelse (L × B) |
22,7 × 22,4 cm (≈9" × 9") |
22.8 ± 5% |
IEST-RP-CC004.3 |
|
Tykkelse |
420 μm |
300–500 μm |
IEST-RP-CC004.3 |
|
Basisvægt |
118 g/m² |
120 ± 5% |
IEST-RP-CC004.3 |
|
Sorbensitet, iboende |
2,76 cc/g |
Større end eller lig med 2,5 cc/g |
IEST-RP-CC004.3 |
|
Sorbensitet, ydre |
346,72 cc/m² |
Større end eller lig med 260 cc/m² |
IEST-RP-CC004.3 |
|
Sorptiv rate |
1 sekund |
Mindre end eller lig med 5 sekunder |
IEST-RP-CC004.3 |
|
Partikelantal (større end eller lig med 0,3μm) |
123 |
Mindre end eller lig med 300 (Ea/ft³) |
IEST-RP-CC004.3 |
|
Overflademodstand |
10⁵–10¹¹ Ω |
Proces-justerbar |
- |
|
Statisk henfaldstid |
< 1.5 seconds |
Proces-justerbar |
- |
|
Triboelektrisk spænding |
< 100V |
Proces-justerbar |
- |
|
Kant finish |
Laser-forseglet |
- |
- |
|
Ledende fiberafstand |
1 cm / 1,5 cm / 2 cm (tilgængelig) |
- |
- |
Overensstemmelses- og testrapportoversigt
Hvert produktionsparti er testet for begrænsede stoffer. Nedenfor er en oversigt over resultater fra testrapport nr. CANEC25022464207, kørt til IEC 62321 (svarende til EN 62321) ved hjælp af ICP-OES/AAS, UV-Vis og GC-MS. De nævnte grænser er fra RoHS-direktivet (EU) 2015/863.
|
Test vare |
Begrænse |
Enhed |
MDL |
Resultat |
|
Bly (Pb) |
1000 |
mg/kg |
2 |
ND |
|
Kviksølv (Hg) |
1000 |
mg/kg |
2 |
ND |
|
Cadmium (Cd) |
100 |
mg/kg |
2 |
ND |
|
Hexavalent krom (Cr(VI)) |
1000 |
mg/kg |
8 |
ND |
|
Summen af polybromerede biphenyler (PBB) |
1000 |
mg/kg |
- |
ND |
|
Summen af polybromerede diphenylethere (PBDE) |
1000 |
mg/kg |
- |
ND |
|
DEHP |
1000 |
mg/kg |
50 |
ND |
|
BBP |
1000 |
mg/kg |
50 |
ND |
|
DBP |
1000 |
mg/kg |
50 |
ND |
|
DIBP |
1000 |
mg/kg |
50 |
ND |
Alle individuelle mono- til deca-bromerede biphenyl- og diphenyletherhomologer blev også testet individuelt og rapporteret som ND (MDL 25 mg/kg hver). Fuldstændige resultater tilgængelige på anmodning.
Yderligere dokumentation tilgængelig:
- RoHS-testrapport
- Rapport om halogenindhold
- Testrapport for silikoneolie
- Metal Ion rapport
- Rapport om brudstyrke (trækstyrke).
- Renlighed/partikelrapport (IEST-metoden)
Hvor denne serviet bruges
ISO Klasse 4 (Klasse 10) rengøring og emballering
Hver produktionsbatch kontrolleres mod de anti-statiske værdier ovenfor før udgivelsen, så wipeens ESD-ydeevne bekræftes parti-for-parti i stedet for antaget ud fra et spec-ark.
Renlighed verificeret til IEST-protokol
Partikelafgivelse og absorptionsevne måles ved hjælp af IEST-RP-CC004.3-metoden, den samme standard, der refereres til i specifikationstabellen ovenfor -, så renrums QA-teams kan krydse-indgående partier mod en kendt testmetode i stedet for en proprietær.
Proces-matchet ledende mellemrum
Fordi afstanden mellem ledende fibre kan konfigureres, kan den samme basisaftørring indstilles til linjer med forskellig statisk følsomhed -, f.eks. en bredere afstand på 2 cm til generelle håndteringsområder og en snævrere afstand på 1 cm for stationer, der håndterer uemballerede ESD-følsomme komponenter.
Eksempel på use case
En halvleder-pakkelinje, der håndterede uafskærmede komponenter mellem test- og bakke--påfyldningstrinene, havde brug for en aftørring, der ikke ville efterlade fibre på bakkeoverflader (laser-forseglet kant) og kunne bringe triboelektrisk ladning på komponentoverfladen under 100V før næste håndteringstrin (opfyldt af<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.
